MAX9995 Evaluation Kit
RF SIGNAL GENERATOR
(HP 8648B)
1900.000MHz
POWER SUPPLY
BENCH
MULTIMETER HPIB
(HP 34401A)
3-OUT, HPIB
(AG E3631A)
5.0V (MAX)
RF SIGNAL GENERATOR
(AMMETER)
+
-
+
-
(HP 8648B)
1700.000MHz
3dB
RFMAIN/RFDIV
+5V
GND
3dB
LO1
MAX9995EVKIT
LOSEL
GND
OPEN
3dB
LO2
IFMAIN/IFDIV
3dB
RF SPECTRUM ANALYZER
RF SIGNAL GENERATOR
(HP 8648B)
1701.000MHz

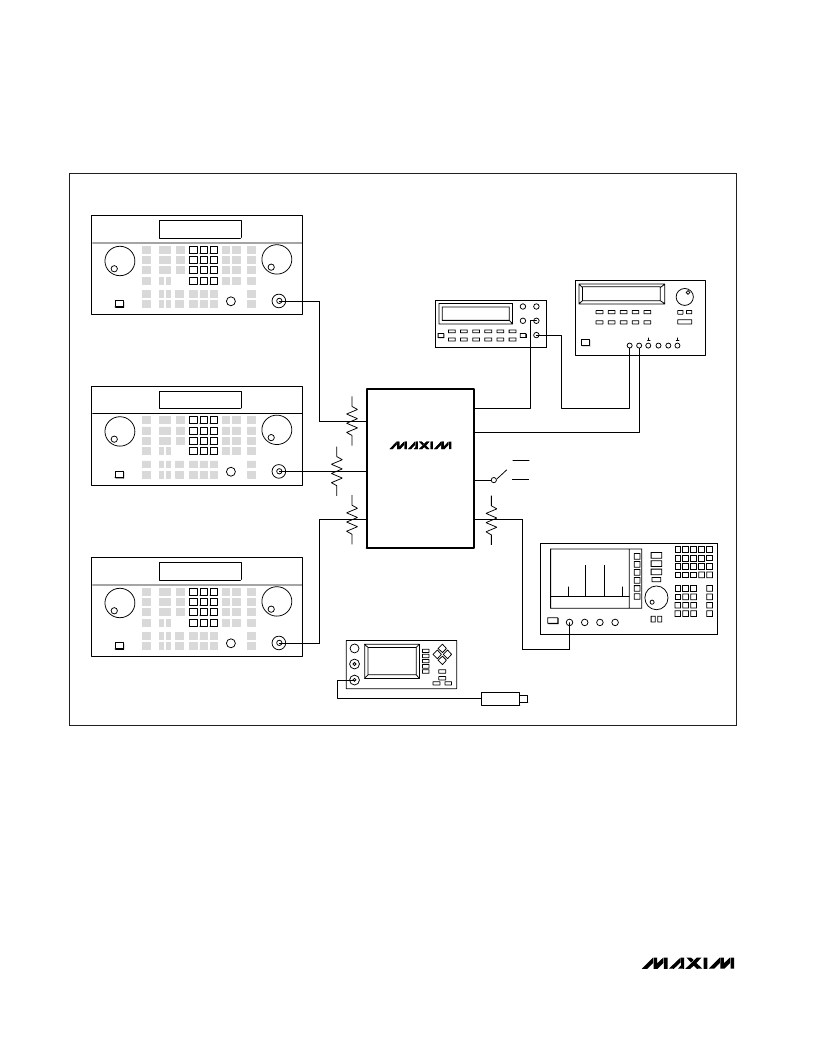

Figure 1. Test Setup Diagram
RF POWER METER
(GIGA 80701A,
HP 437B)
RF HIGH-
POWER SENSOR
(HP 8561x)
